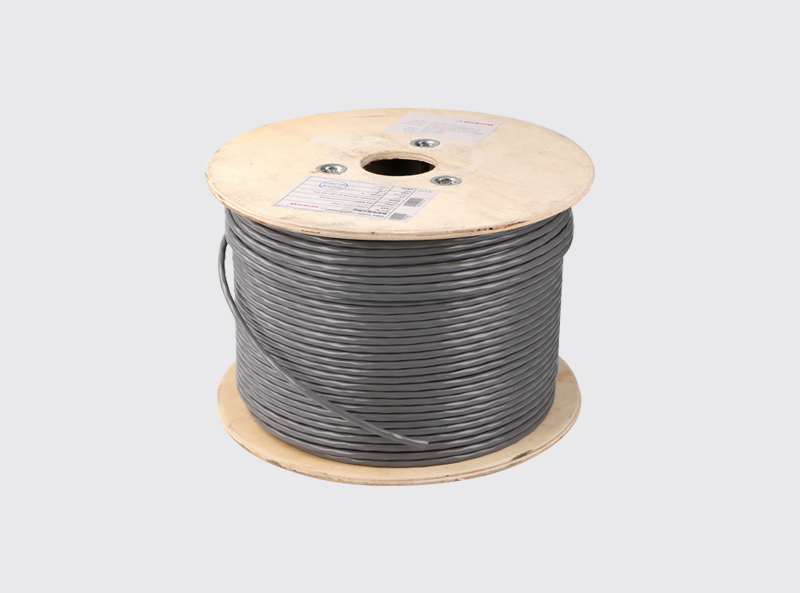

· 型号：CU6002-V-4P-GY（16201）
· 标准：GB50311、ISO/IEC 11801、IEC61156-5、EN 50173-1和EN 50288-5-1
· 导体直径: 23 AWG裸铜丝
· 护套: FR/PVC,灰色 或FRNC/LS0H 橙色
· 带宽≥ 250MHz
· PE 绝缘层:1.3 mm外径
屏蔽层(线对):覆塑铝箔
接地线:镀锡铜丝
· 环保:符合ROHS规范
· 第三方认证：信息产业部（工信部）
·
· 电气特性
·
环路电阻(20°C): | 150 Ω/km |
容抗: | 42 pF/m |
特性阻抗(100 MHz): | 100 Ω ±5 Ω |
转移阻抗(1/10/30 MHz): | < 50/100/200 mΩ/m |
耦合衰减(极限曲线IEC 61156): | > 55 dB |
近端不平衡衰减LCL(1/10/100 MHz): | > 40 dB |
延迟偏差: | 5 ns/100 m |
NVP: | 79 % |
·
· 物理特性
·
弯曲半径 | 牵引时: | ≥ 56 mm |
固定时: | ≥ 28 mm | |
拉伸强度: | ≤ 95 N | |
抗挤压能力: | ≥ 1000 N/10 cm | |
抗冲压能力: | ≥ 10 次冲击 | |
温度范围 | 安装温度: | 0° C to + 50° C |
使用温度: | -20° C to + 60° C |
网线（双绞线）型号规格表 | |||||||||
类别 | 超五类（CAT5E） | 六类（CAT6） | 超六类（CAT6A） | 七类（CAT7） | |||||
产品型号 | CU502-V-4P-GY (15064) | CU512-V-4P-GY (15101) | CU662-V-4P-GY (16008) | CU662-L-4P-OG (16010) | CU6002-V-4P-GY (16201) | CU6002-L-4P-OG (16202) | CU6552-V-4P-GY (17301) | CU6552-L-4P-OG (17302) | CU7080-L-4P-OG (188508) |
屏蔽功能 | 非屏蔽/UTP | 屏蔽/UTP | 非屏蔽U/UTP | 非屏蔽U/UTP | 屏蔽U/FTP | 屏蔽U/FTP | 屏蔽S/FTP | 屏蔽S/FTP | 屏蔽S/FTP |
线对隔离 | 无 | 无 | 十字骨架 | 十字骨架 | 无 | 无 | 无 | 无 | 无 |
线规标准 | 24AWG | 24AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG |
防火等级 | PVC | PVC | PVC | LSOH | PVC | LSOH | PVC | LSOH | LSOH |
外皮颜色 | 灰色 | 灰色 | 灰色 | 橙色 | 灰色 | 橙色 | 灰色 | 橙色 | 橙色 |
长度 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 1000米/轴 |
重量 | 9.4KG
| 9.8KG | 14 KG | 14KG | 15KG | 15KG | 17KG | 17KG | 56KG |
详细参数请到德特威勒官方网站查询，若参数有误望指正。 | |||||||||
