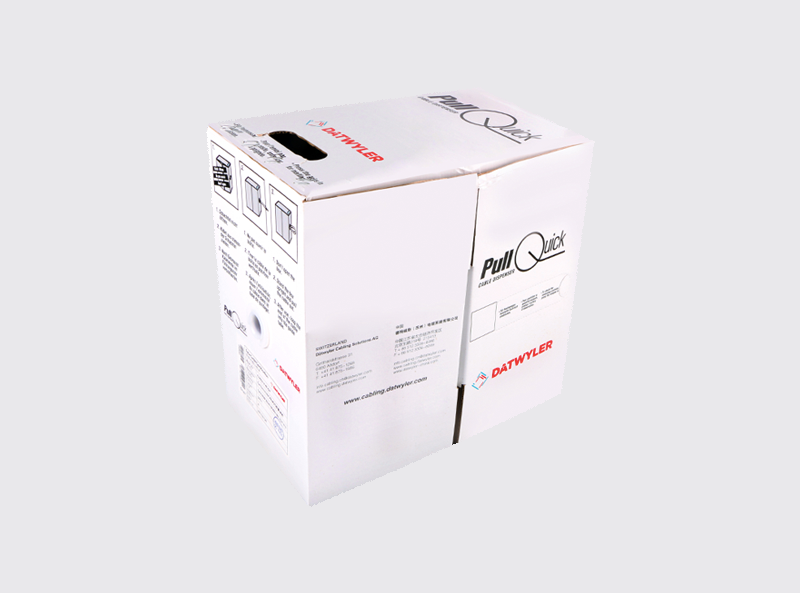

· 型号：CU502-V-4P-GY（15064）
· 标准：满足ISO/IEC 11801，IEC61156-5，EN 50173-1和EN 50288-3-1的标准要求
· 内导体: 24 AWG 裸铜丝
· 护套: FR/PVC 灰色 RAL 7037； FRNC/LS0H 橙色 RAL 2003
· 带宽≥ 100MHz
· 环保:符合ROHS规范
· 第三方认证：信息产业部（工信部）
·
· 电气特性
·
环路电阻(20°C): | 170 Ω/km |
容抗: | 50 pF/m |
特性阻抗(100 MHz): | 100 Ω ±5 Ω |
TCL: | ≥ 50 db - 10 x lgƒ |
NVP: | 69 % |
·
· 物理特性
·
弯曲半径 | 牵引时: | ≥ 44 mm |
固定时: | ≥ 22 mm | |
拉伸强度: | ≤ 87 N | |
温度范围 | 安装温度: | 0° C to + 50° C |
使用温度: | -20° C to + 60° C |
·
网线（双绞线）型号规格表 | |||||||||
类别 | 超五类（CAT5E） | 六类（CAT6） | 超六类（CAT6A） | 七类（CAT7） | |||||
产品型号 | CU502-V-4P-GY (15064) | CU512-V-4P-GY (15101) | CU662-V-4P-GY (16008) | CU662-L-4P-OG (16010) | CU6002-V-4P-GY (16201) | CU6002-L-4P-OG (16202) | CU6552-V-4P-GY (17301) | CU6552-L-4P-OG (17302) | CU7080-L-4P-OG (188508) |
屏蔽功能 | 非屏蔽/UTP | 屏蔽/UTP | 非屏蔽U/UTP | 非屏蔽U/UTP | 屏蔽U/FTP | 屏蔽U/FTP | 屏蔽S/FTP | 屏蔽S/FTP | 屏蔽S/FTP |
线对隔离 | 无 | 无 | 十字骨架 | 十字骨架 | 无 | 无 | 无 | 无 | 无 |
线规标准 | 24AWG | 24AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG |
防火等级 | PVC | PVC | PVC | LSOH | PVC | LSOH | PVC | LSOH | LSOH |
外皮颜色 | 灰色 | 灰色 | 灰色 | 橙色 | 灰色 | 橙色 | 灰色 | 橙色 | 橙色 |
长度 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 305米/轴 | 1000米/轴 |
重量 | 9.4KG
| 9.8KG | 14 KG | 14KG | 15KG | 15KG | 17KG | 17KG | 56KG |
详细参数请到德特威勒官方网站查询，若参数有误望指正。 | |||||||||
