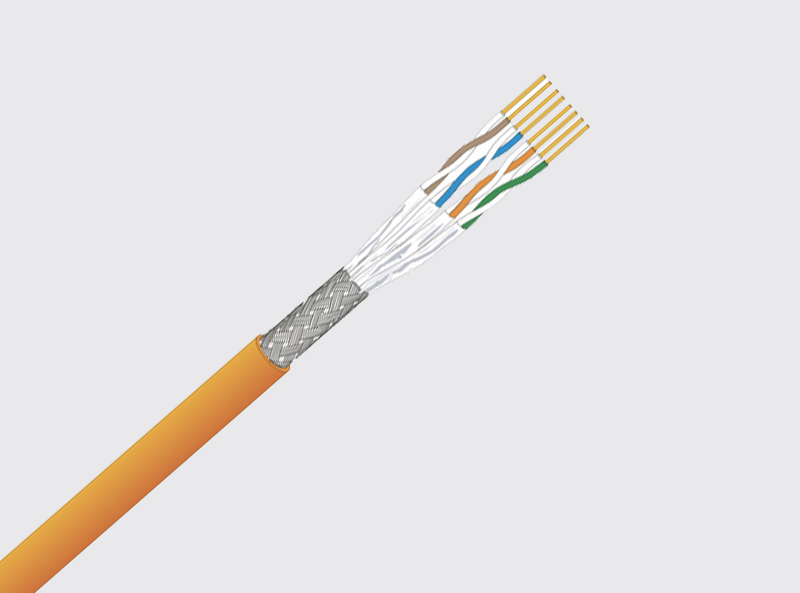

德特威勒七类双屏蔽双绞线CU7080

· 型号：CU6552-V-4P-GY（17301）

· 标准：GB50311、ISO/IEC 11801、IEC61156-5、EN 50173-1和EN 50288-5-1中的Cat.7标准

· 导体直径:23 AWG裸铜丝

· 护套: FRNC/LSOH 橙色 RAL 2003

· 带宽≥ 600MHz

· PE 绝缘层:1.4 mm外径 屏蔽层(线对):覆塑铝箔 接地线:镀锡铜丝

· 环保:符合ROHS规范

· 第三方认证：信息产业部（工信部）

· 电气特性

·

环路电阻(20°C): 140 Ω/km

容抗: 42 pF/m

特性阻抗(100 MHz): 100 Ω ±5 Ω

转移阻抗(1/10/30 MHz): < 6/6/10 mΩ/m

耦合衰减(极限曲线IEC 61156): > 85 dB

近端不平衡衰减LCL(1-600 MHz) : > 40 dB

延迟偏差: 12 ns/100 m

NVP: 81 %

·

· 物理特性

·

 CU 7080 4P CU 7080 2x4P F8

弯曲半径(平面) 牵引时: ≥ 60 mm ≥ 60 mm

固定时: ≥ 30 mm ≥ 30 mm

拉伸强度: ≤ 110 N ≤ 220 N

抗挤压能力: ≥ 1000 N/10 cm ≥ 1000 N/10 cm

抗冲压能力:  ≥ 10 impacts ≥ 10 次冲击

温度范围

安装温度: 0° C to + 50° C 0° C to + 50° C

使用温度: -20° C to + 60°C -20° C to + 60° C
